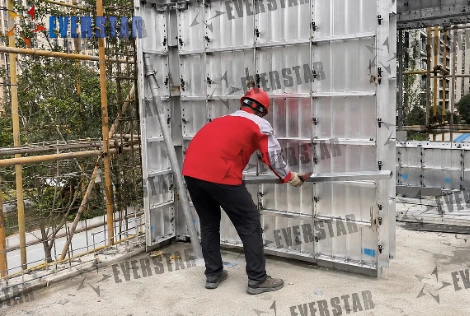

추천 기사 이미지(왼쪽에서 오른쪽으로): 콘크리트 건물 프로젝트에 알루미늄 벽 거푸집 설치; 단단하고 테이퍼진 웨지 핀으로 잠긴 얇은 은백색 플랫 타이; 배송 전 플랫 타이의 치수 검사.

알루미늄 거푸집 플랫 타이의 기능은 무엇입니까?

플랫 타이는 반대편 벽체 패널 사이를 통과하며 거푸집을 조립하고 콘크리트를 타설하는 동안 설계 거리를 유지하는 데 도움이 됩니다. 따라서 유효 길이는 필요한 벽 두께 및 패널 연결의 형상과 관련됩니다. 타이가 너무 짧거나 너무 길거나 부품마다 일관성이 없으면 패널 간격과 마감된 벽 두께가 도면에서 벗어날 수 있습니다.

EVERSTAR 플랫 타이는 자연스러운 은백색 금속 외관을 가지고 있습니다. 강선재를 평탄화한 후 교정, 정밀 펀칭, 성형하여 생산됩니다. 아연 도금 제품으로 설명되어 있지 않습니다. 전체 길이, 편평한 너비, 두께, 슬롯 치수 및 슬롯 위치는 도면, 실제 샘플 및 고객의 기존 패널 시스템에 따라 맞춤화될 수 있습니다.

웨지 핀과 스터브 핀이 연결을 완성하는 방법

플랫 타이 끝에 있는 천공 슬롯은 연결을 잠그는 웨지 핀과 일치해야 합니다. 견고한 테이퍼형 웨지 핀이 정렬된 개구부를 통해 삽입되어 기하학적 구조가 조인트를 조여줍니다. 스텁 핀은 일반적으로 호환되는 패널 연결에 사용됩니다. 이러한 부품이 일치하는 그룹으로 공급되면 작업자는 관련되지 않은 소스의 부속품이 다른 치수를 가질 때보다 더 일관되게 거푸집을 조립하고 해체할 수 있습니다.

카탈로그에서 유사해 보이는 연결이 여전히 호환되지 않을 수 있습니다. 타이 두께, 슬롯 폭, 핀 테이퍼, 헤드 형태 또는 패널 구멍 크기의 작은 차이로 인해 설치 속도가 느려지거나 조인트가 느슨해지거나 안전하지 않은 현장 수정이 필요할 수 있습니다. 이러한 이유로 전문 조달은 제품 이름에만 의존하기보다는 승인된 도면이나 참조 샘플로 시작해야 합니다.

구매자가 확인해야 할 주요 치수

플랫 타이의 경우 전체 길이, 유효 길이, 너비, 두께, 끝 프로파일, 슬롯 수, 슬롯 길이, 슬롯 너비 및 슬롯에서 타이 끝까지의 거리를 확인합니다. 또한 재료 및 기계적 요구 사항, 치수 공차, 버 제한, 직진도 및 포장 수량을 정의합니다. 웨지 핀 및 스터브 핀의 경우 두께, 테이퍼, 길이, 헤드 형상 및 결합 개구부를 포함하여 삽입 및 잠금에 영향을 미치는 모든 치수를 확인합니다.

공급업체는 실제 일치하는 구성 요소 또는 검증된 게이지를 사용하여 시험 조립을 수행해야 합니다. 샘플 승인 단계는 구매자가 이전 공급업체를 교체하거나 독점 패널 디자인을 사용하거나 여러 액세서리를 함께 구매할 때 특히 중요합니다.

원자재부터 시험 조립까지 품질 관리

입고되는 자재 검사에서는 합의된 원자재 치수와 표면 상태를 확인해야 합니다. 평탄화 및 펀칭 중에 생산팀은 폭, 두께, 직진도, 슬롯 위치 및 모서리 품질을 모니터링해야 합니다. 완성된 플랫 타이에 변형, 과도한 버 및 일관되지 않은 구멍이 있는지 확인해야 합니다. 웨지 핀과 스터브 핀의 치수 일관성과 적절한 맞춤을 확인해야 합니다.

기계적 테스트는 승인된 주문 요구 사항에 따라 준비될 수 있지만 테스트 방법 및 허용 값은 생산 전에 합의되어야 합니다. 별도의 검사 보고서의 치수 값이 함께 설치되었을 때 부품 그룹이 어떻게 작동하는지 항상 나타내는 것은 아니기 때문에 시험 조립도 똑같이 중요합니다.

설치 및 안전은 여전히 프로젝트 책임입니다

올바른 액세서리는 효율적인 설치를 지원하지만 공학적 거푸집 설계, 버팀대, 감독 또는 현장 검사를 대체하지는 않습니다. 콘크리트 압력, 타설률, 패널 상태 및 건설 하중은 모두 자격을 갖춘 프로젝트 담당자가 해결해야 합니다. 현장 타설 콘크리트에 대한 OSHA 요구 사항에는 콘크리트 타설 직전, 도중 및 직후에 건립된 버팀목 검사가 포함됩니다. 적용 가능한 현지 규칙과 승인된 거푸집 공사 계획이 항상 우선시됩니다.

EVERSTAR는 플랫 타이, 웨지 핀, 스텁 핀 및 기타 거푸집 액세서리의 도면 기반 및 샘플 기반 개발을 지원합니다. 치수 검사, 일치하는 생산, 시험 조립 및 수출 포장을 통해 구매자는 고층 주거용, 아파트 및 상업용 콘크리트 프로젝트를 위한 보다 반복 가능한 공급망을 구축할 수 있습니다.

구매자 체크리스트

● 필수 콘크리트 벽 두께 및 거푸집 패널 모델

● 플랫 타이 길이, 너비, 두께, 슬롯 크기 및 슬롯 위치

● 웨지 핀 및 스터브 핀 치수 및 결합 형상

● 재료, 기계적 요구 사항, 공차 및 버(Burr) 제한

● 승인된 도면 또는 샘플, 시험 조립 및 포장 수량

이미지 대체 텍스트

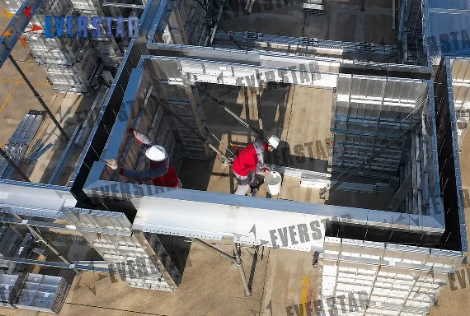

● 이미지 1: 콘크리트 벽용 알루미늄 거푸집 패널을 설치하는 작업자

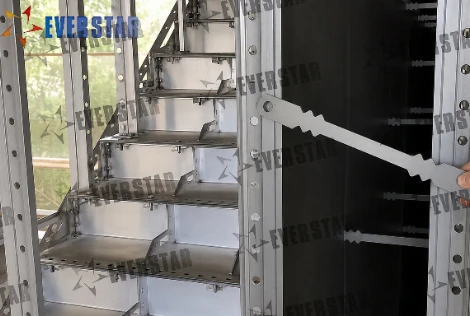

● 이미지 2: 알루미늄 거푸집 플랫 타이 및 웨지핀 연결 상세도

● 이미지 3: 알루미늄 거푸집 플랫 타이를 측정하는 공장 검사관

참조 소스

편집 검증을 위해 이러한 소스를 사용하십시오. 출판 또는 프로젝트 사용 전에 해당 지역 규정과 최신 표준판을 확인하십시오.

● American Concrete Institute - 콘크리트 주제에 대한 거푸집 공사

● OSHA - 현장타설 콘크리트 요구사항

● ACI - 콘크리트 샘플 자원을 위한 거푸집 공사
